Soldadura con gas inerte de tungsteno (TIG o GTAW): Expertos en Técnicas e Equipamiento

¡Bienvenidos a SoldaduraTig.org, el recurso definitivo para los apasionados de la soldadura TIG!

Ya seas un soldador experimentado en busca de información avanzada o un principiante que busca comprender los conceptos básicos, encontrarás aquí la información técnica que necesitas y los mejores productos al mejor precio.

¿Qué es la soldadura TIG?

La soldadura TIG, que significa Soldadura por Arco con Gas Tungsteno (Tungsten Inert Gas), es una técnica de unión de metales que se destaca por su precisión y versatilidad.

En esta forma de soldadura, se utiliza un electrodo de tungsteno no consumible para crear un arco eléctrico con el metal base que se está uniendo.

Este arco produce un intenso calor que funde los extremos del metal base y, si es necesario, un material de relleno.

Lo que distingue a la soldadura TIG es la protección del arco y del baño de fusión mediante un gas inerte, generalmente argón o helio, que evita la oxidación y contaminación del material, resultando en soldaduras limpias y de alta calidad.

Historia y Evolución de la Técnica

La soldadura TIG tiene sus raíces en la década de 1930 y se atribuye a Russell Meredith, quien patentó el proceso en 1941.

Sin embargo, su uso se popularizó durante la Segunda Guerra Mundial para la fabricación de aeronaves y equipo militar.

Con el tiempo, la técnica evolucionó gracias a la mejora de los equipos y la diversificación de aplicaciones. Hoy en día, la soldadura TIG se utiliza en una amplia variedad de industrias, desde la fabricación aeroespacial hasta la automotriz y la electrónica, debido a su capacidad para unir metales de manera precisa y controlada.

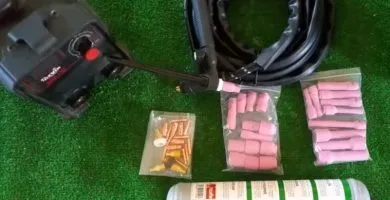

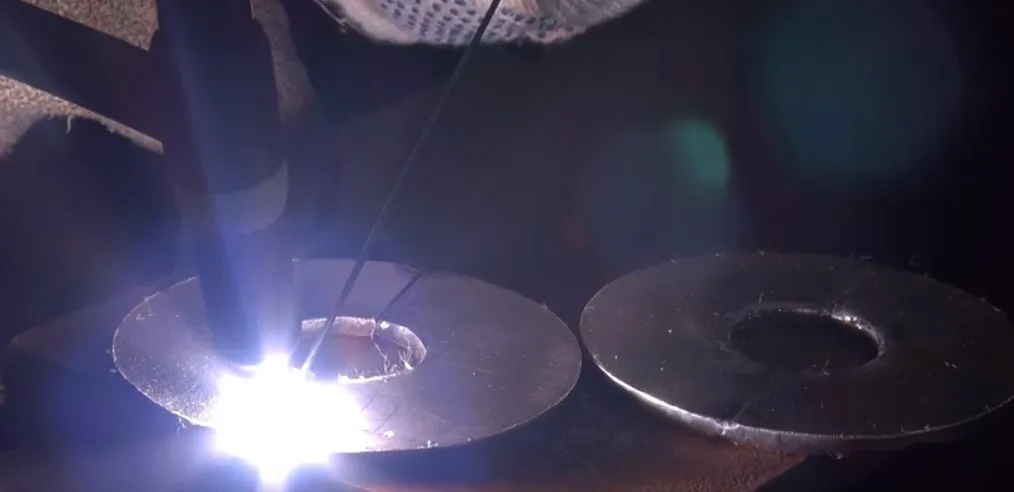

proceso de soldadura gtaw

Componentes del Equipo TIG: Antorcha, Gas, Electrodo

La soldadura TIG requiere un conjunto específico de componentes para funcionar eficazmente:

Antorcha TIG:

La antorcha TIG es el componente principal de la soldadura TIG y sostiene el electrodo de tungsteno, además de proporcionar el flujo de gas inerte. Puede ser refrigerada por aire o agua, dependiendo de la aplicación y la corriente utilizada. Las antorchas TIG están diseñadas ergonómicamente para facilitar el control y la comodidad del soldador durante el proceso.

Gas de Protección:

El gas de protección, comúnmente argón o helio, es esencial en la soldadura TIG. Este gas inerte rodea el arco y el baño de fusión, evitando la oxidación y la contaminación de los metales. La elección del gas depende del material a soldar y las condiciones de trabajo.

Electrodo de Tungsteno:

El electrodo de tungsteno es un componente clave en la soldadura TIG, ya que forma el arco eléctrico con el metal base. A diferencia de otros electrodos, el tungsteno es no consumible, lo que significa que no se desgasta durante el proceso. Los electrodos de tungsteno están disponibles en diferentes aleaciones, como el tungsteno puro y el tungsteno con adiciones de torio, cerio o lantano, cada uno con características específicas para diferentes aplicaciones.

Configuraciones de Corriente y Polaridad

La soldadura TIG ofrece una gran flexibilidad en la configuración de corriente y polaridad, lo que permite adaptar el proceso a las necesidades específicas de la aplicación. Dos configuraciones comunes son:

Corriente Continua (DC):

En la configuración de corriente continua, el electrodo de tungsteno es el polo negativo y el metal base es el polo positivo. Esta configuración es ideal para soldar materiales como acero al carbono, acero inoxidable, titanio y aleaciones de aluminio.

Corriente Alterna (AC):

La configuración de corriente alterna es necesaria cuando se sueldan materiales como aluminio y aleaciones de aluminio, ya que permite una limpieza eficaz de la superficie del aluminio al cambiar la polaridad periódicamente. La corriente alterna se utiliza comúnmente para evitar la acumulación de óxido en el aluminio y garantizar una soldadura de alta calidad.

Estos componentes y configuraciones son esenciales para comprender la soldadura TIG y lograr resultados precisos y controlados en una variedad de aplicaciones.

Metales Compatibles con la Soldadura TIG

La soldadura TIG, conocida por su versatilidad, es capaz de unir una amplia variedad de metales. Algunos de los metales más comúnmente compatibles con esta técnica incluyen:

1. Aceros al Carbono: La soldadura TIG es altamente efectiva en aceros al carbono y se utiliza comúnmente en la fabricación de estructuras metálicas, tuberías y piezas de maquinaria.

2. Acero Inoxidable: La soldadura TIG es la elección preferida para unir acero inoxidable debido a su capacidad para mantener la resistencia a la corrosión y la integridad del material.

3. Aluminio: La soldadura TIG es esencial para unir aluminio, especialmente en aplicaciones aeroespaciales y de construcción naval. La técnica proporciona un control preciso de la temperatura y evita la formación de porosidades.

4. Titanio: La soldadura TIG es esencial en aplicaciones de titanio debido a la necesidad de mantener la pureza del metal y evitar la contaminación por oxígeno y nitrógeno.

5. Cobre y sus Aleaciones: La soldadura TIG es útil en aplicaciones que involucran cobre y sus aleaciones debido a su capacidad para mantener la conductividad eléctrica y térmica.

6. Níquel y sus Aleaciones: La soldadura TIG se utiliza en la unión de aleaciones de níquel en aplicaciones que requieren resistencia a la corrosión y alta temperatura, como la industria química y aeroespacial.

Propiedades de los Materiales a Soldar

Para realizar una soldadura TIG exitosa, es fundamental comprender las propiedades de los materiales a soldar. Algunos aspectos clave a considerar incluyen:

1. Conductividad Térmica: Los materiales con alta conductividad térmica, como el aluminio, disiparán el calor de manera más eficiente durante la soldadura. Esto puede requerir ajustes en la configuración de la soldadora TIG.

2. Dilatación Térmica: Los diferentes materiales se expanden y contraen a diferentes tasas cuando se calientan y enfrían. Esto puede influir en la deformación y la tensión residual de la soldadura.

3. Composición Química: Las impurezas y aleaciones en los materiales pueden afectar la calidad de la soldadura. La selección del electrodo y el gas de protección debe ser apropiada para la composición química del material base.

Preparación de Materiales: Limpieza y Precalentamiento

La preparación adecuada de los materiales es esencial para lograr soldaduras TIG de alta calidad. Aquí hay pautas importantes a seguir:

1. Limpieza: Antes de la soldadura, los materiales deben estar limpios y libres de óxido, grasa, pintura u otras impurezas. La limpieza con cepillos de acero inoxidable, solventes o equipos de limpieza especializados es esencial.

2. Precalentamiento: En algunos casos, especialmente al soldar materiales gruesos o con alta conductividad térmica, puede ser necesario el precalentamiento. Esto ayuda a reducir la tensión residual y mejora la penetración de la soldadura.

3. Eliminación de Humedad: En la soldadura de aleaciones sensibles a la humedad, como el aluminio, es fundamental asegurarse de que los materiales estén completamente secos.

Técnicas avanzadas

Técnicas de Control de la Antorcha

El control preciso de la antorcha es esencial en la soldadura TIG para lograr soldaduras limpias y de alta calidad. Aquí hay algunas técnicas clave que debes dominar:

1. Distancia de la Antorcha al Material: Mantener una distancia adecuada entre la antorcha y el material es fundamental. Demasiado cerca puede resultar en un arco eléctrico inestable y salpicaduras, mientras que demasiado lejos puede enfriar el arco y producir una soldadura defectuosa. Practica para encontrar la distancia óptima según el material y la corriente utilizada.

2. Movimiento Constante: Debes mantener un movimiento constante de la antorcha a lo largo de la unión a soldar. Evita movimientos bruscos o paradas, ya que esto puede crear defectos en la soldadura. Un movimiento suave y uniforme asegurará una distribución homogénea del calor y unión fuerte.

3. Ángulo de la Antorcha: El ángulo de inclinación de la antorcha es crucial. Mantener un ángulo constante entre el electrodo y la superficie de trabajo es esencial para controlar la dirección del arco y el flujo del metal de relleno. Un ángulo de inclinación inadecuado puede resultar en una mala penetración o una unión débil.

Efectos del Ángulo de Inclinación y Velocidad de Alimentación

El ángulo de inclinación y la velocidad de alimentación son dos factores interdependientes que afectan directamente la calidad de la soldadura:

1. Ángulo de Inclinación: El ángulo entre la antorcha y la superficie de trabajo influye en la forma en que el arco interactúa con el material. Un ángulo de inclinación excesivo puede dirigir el calor hacia un solo lado de la unión, lo que puede resultar en una falta de penetración. Por otro lado, un ángulo de inclinación insuficiente puede provocar que el arco se desvíe del material.

2. Velocidad de Alimentación: La velocidad a la que alimentas el metal de relleno en la unión es crítica para mantener una soldadura uniforme. Si la velocidad es demasiado alta, puedes tener una falta de material de relleno, lo que resultará en una soldadura insuficiente. Por otro lado, una velocidad de alimentación demasiado lenta puede causar una acumulación excesiva de material y soldadura porosidad.

Soldadura en Posiciones Difíciles

La soldadura TIG a menudo implica trabajar en posiciones desafiantes, como soldar sobre cabezas, en espacios estrechos o en ángulos incómodos. Aquí hay algunas consideraciones clave:

1. Preparación del Área de Trabajo: Antes de comenzar, asegúrate de que el área de trabajo esté limpia y libre de obstáculos. Utiliza imanes o soportes adecuados para mantener las piezas en su lugar, especialmente al soldar en posiciones verticales u overhead (sobre cabeza).

2. Ajuste del Equipo: Ajusta la configuración de tu equipo según la posición de soldadura. Puede ser necesario modificar la corriente, el flujo de gas o la velocidad de alimentación del metal de relleno para adaptarse a la posición y gravedad.

3. Práctica y Experiencia: La soldadura en posiciones difíciles mejora con la práctica. Comienza con proyectos simples y avanza gradualmente a trabajos más complejos a medida que adquieres confianza y destreza.

Dominar estas técnicas de control de la antorcha, comprender los efectos del ángulo de inclinación y la velocidad de alimentación, y practicar la soldadura en posiciones difíciles te permitirá perfeccionar tus habilidades en la soldadura TIG y lograr resultados excepcionales en una variedad de situaciones y materiales.

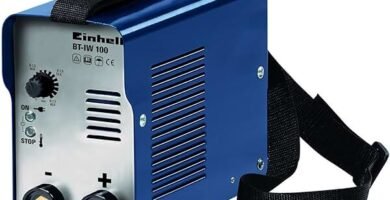

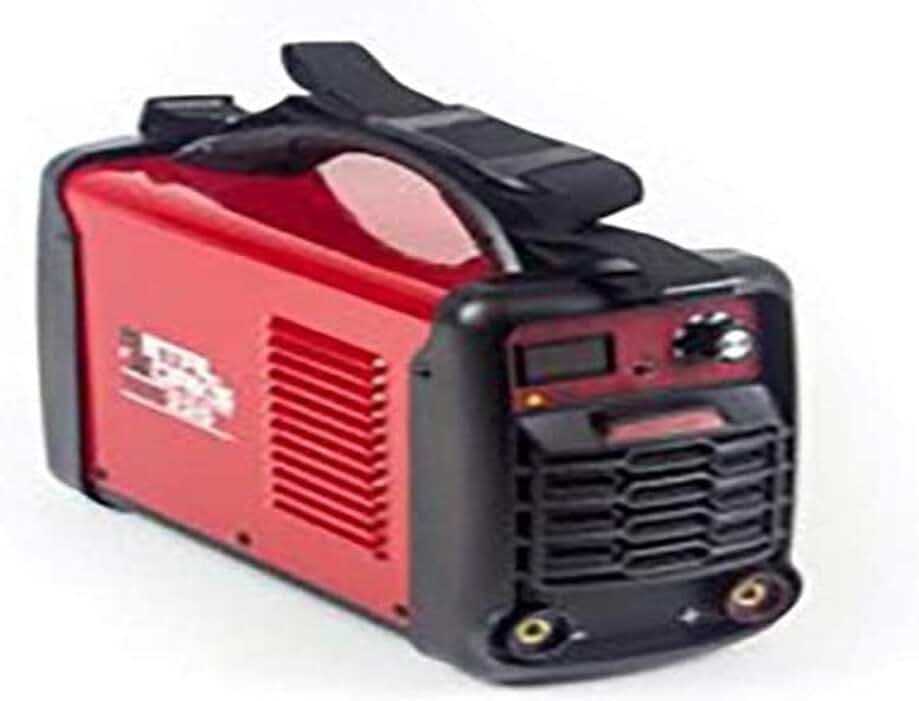

Tienda de Equipos de Soldadura TIG

Para llevar a cabo una soldadura TIG exitosa, necesitas el equipo adecuado. En nuestra tienda, encontrarás una amplia selección de productos de alta calidad, incluyendo:

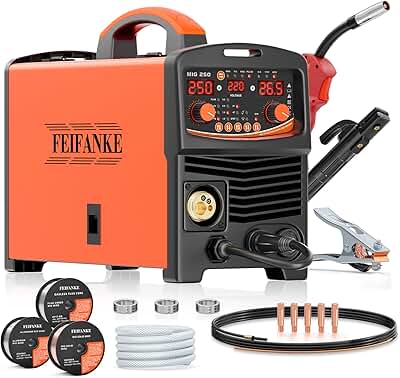

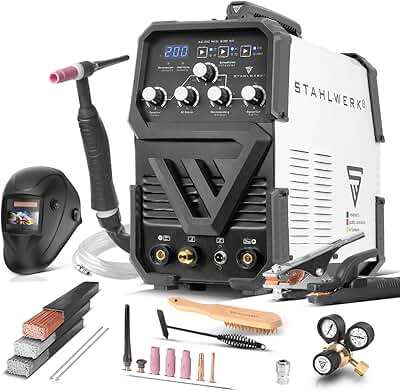

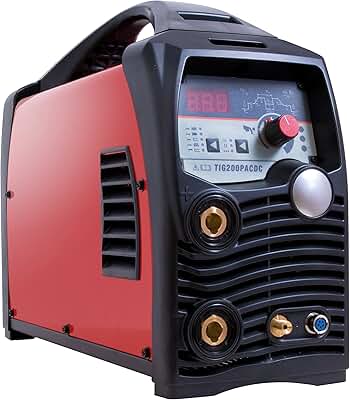

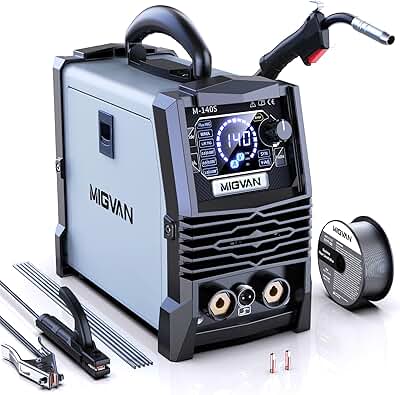

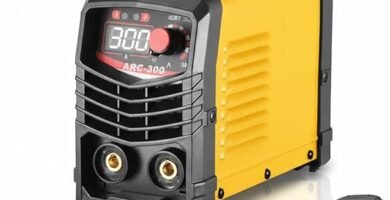

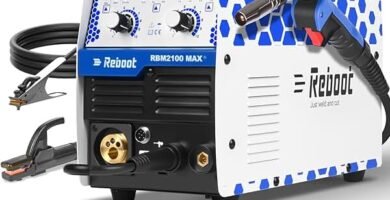

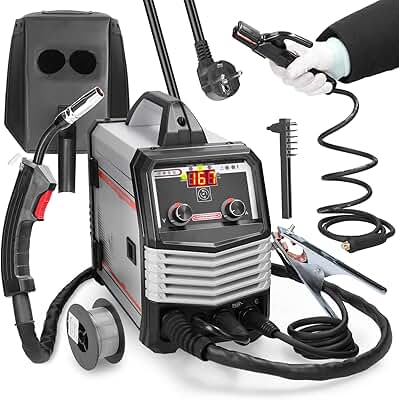

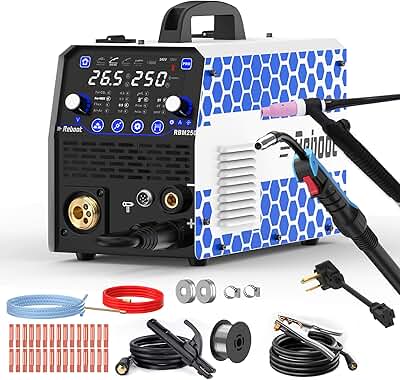

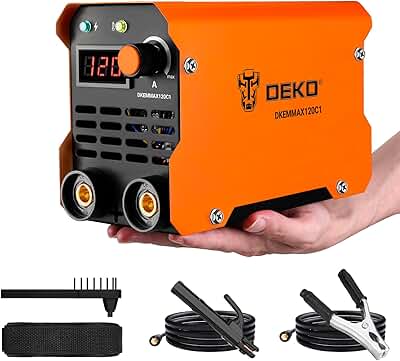

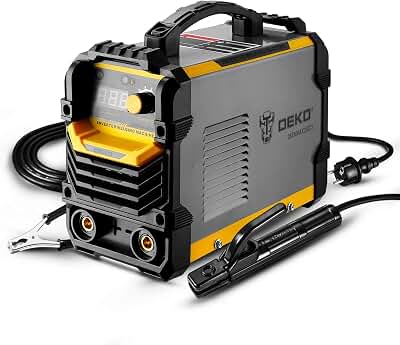

Catálogo de máquinas de soldar Tig más vendidas

Ahora puedes comprar los mejores modelos al mejor precio disponible aquí:

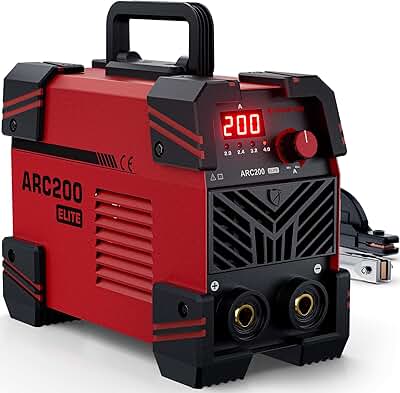

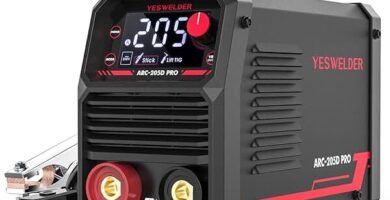

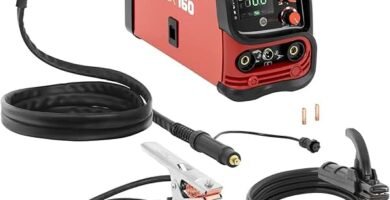

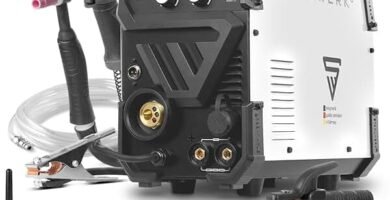

Inversores TIG avanzados

Los inversores TIG avanzados son máquinas de soldar que utilizan la tecnología de inversor para generar una corriente eléctrica controlada con alta precisión. Estas máquinas son versátiles y eficientes, permitiendo a los soldadores ajustar con precisión la corriente, la velocidad de alimentación y otros parámetros para lograr soldaduras de alta calidad en una variedad de materiales y espesores. Su diseño compacto y portátil los hace ideales para trabajos en diferentes ubicaciones.

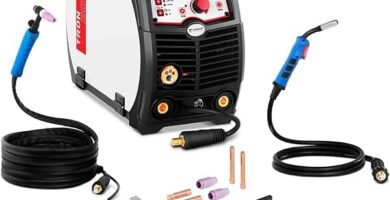

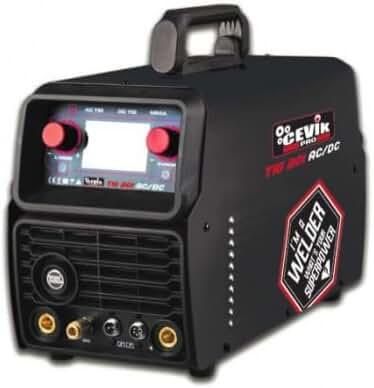

Equipos de soldadura AC/DC

Los equipos de soldadura AC/DC son máquinas diseñadas para realizar soldaduras TIG con corriente alterna (AC) y corriente continua (DC). La corriente alterna es especialmente útil para soldar aluminio y otros materiales no ferrosos, mientras que la corriente continua es adecuada para soldar acero inoxidable, acero al carbono y otros metales. Estas máquinas ofrecen versatilidad al permitir a los soldadores cambiar entre los dos tipos de corriente según las necesidades de su proyecto.

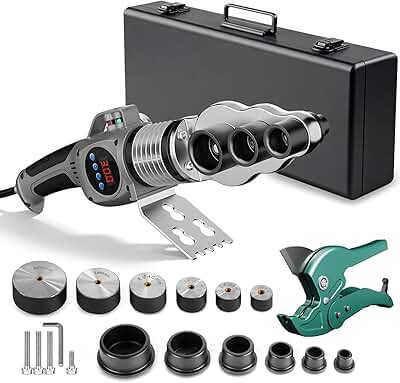

Máquinas para soldadura de tuberías

Las máquinas para soldadura de tuberías son equipos especializados diseñados para unir tuberías de manera eficiente y segura. Estas máquinas TIG están equipadas con características específicas, como una antorcha diseñada para alcanzar áreas de difícil acceso, control preciso de la corriente y capacidad para soldar en múltiples posiciones. Son esenciales en la industria de la construcción y la tubería, donde la integridad de las uniones es crítica para el transporte de líquidos y gases.

Antorchas y consumibles

Antorchas TIG refrigeradas por aire o agua:

Las antorchas TIG son herramientas esenciales en la soldadura TIG que proporcionan el control preciso del arco y la entrega del gas de protección. Pueden estar diseñadas para ser refrigeradas por aire o agua, dependiendo de la aplicación y la necesidad de disipar el calor generado durante la soldadura.

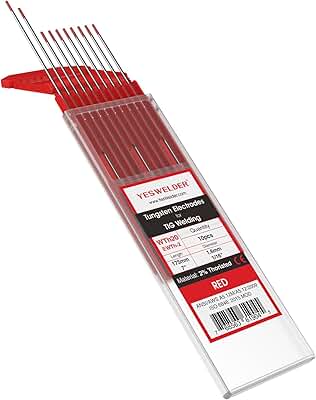

Electrodos de tungsteno de diferentes aleaciones:

Los electrodos de tungsteno son el componente central de la antorcha TIG. Vienen en diversas aleaciones, como tungsteno puro, tungsteno con torio, cerio o lantano, y se eligen según las necesidades de la soldadura, como la corriente, el tipo de material y la aplicación.

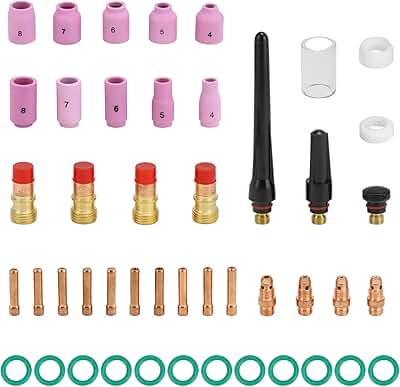

Toberas y accesorios:

Las toberas y los accesorios son parte de la antorcha TIG y desempeñan un papel crucial en la dirección del flujo de gas de protección y la protección del electrodo de tungsteno. Estos componentes ayudan a mantener un ambiente de soldadura limpio y eficiente.

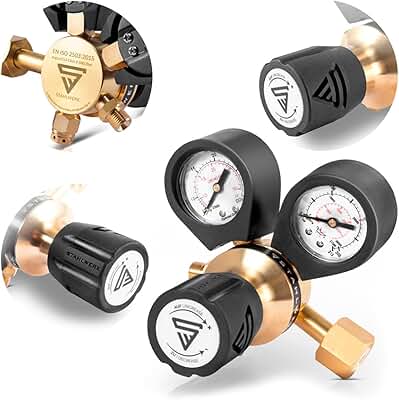

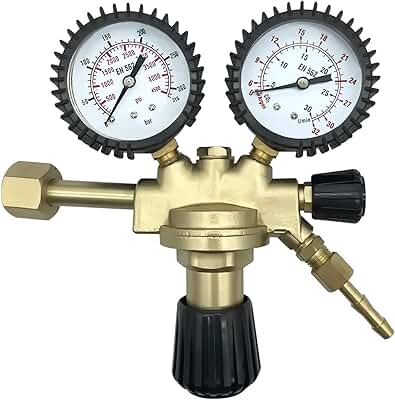

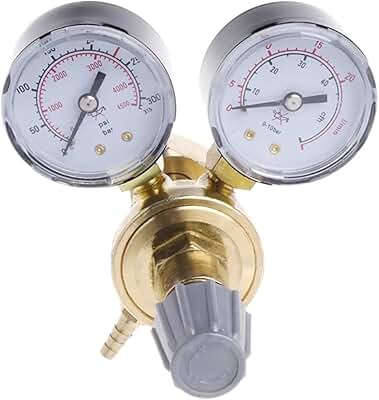

Gases de protección

Selección de gases inertes y mezclas:

En la soldadura TIG, se utilizan gases inertes, como argón y helio, o mezclas de gases, para proteger el área de soldadura de la contaminación atmosférica. La elección del gas depende de factores como el material a soldar y el tipo de soldadura.

Beneficios de cada gas en diferentes aplicaciones:

Cada gas de protección tiene sus propias características y beneficios. Por ejemplo, el argón es comúnmente utilizado para soldar acero inoxidable debido a su estabilidad, mientras que el helio se usa para soldar aluminio debido a su alta conductividad térmica. La selección cuidadosa del gas es fundamental para obtener soldaduras de alta calidad.

Accesorios y Equipo de Seguridad

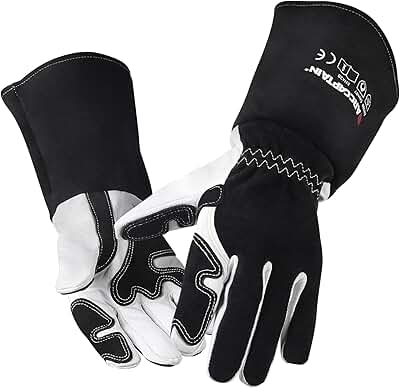

Guantes resistentes al calor:
